Task :

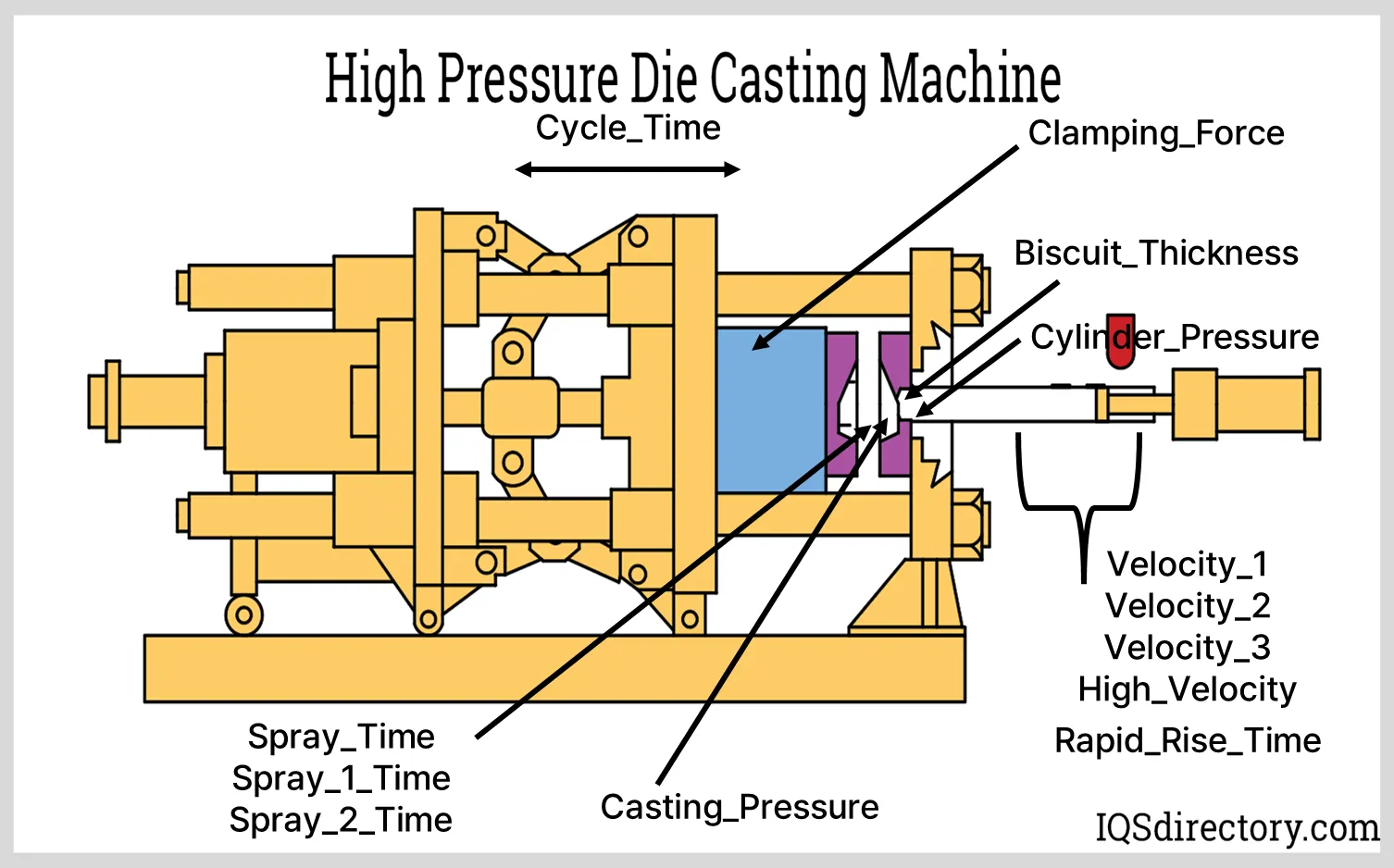

공정 관련 변수
변수 | 단위 | 설명 |
Velocity_1 | m/s | 저속 : 용융금속이 밖으로 튀는 것을 방지 |
Velocity_2 | m/s | 저속 : 공기가 용융금속 flow에 들어가는 것을 방지 |
Velocity_3 | m/s | 저속 : 공기가 용융금속 flow에 들어가는 것을 방지Velocity 1~3의 속도 증가 : 층류 (lanimar flow)를 유지하고 난류 (turbulence) 형성을 최소화해 공기가 용융금속 내부로 들어가는 것을 방지한다. |
High_Velocity | m/s | 고속 : 저속이동을 통해 융융금속과 sleeve 내의 공기를 제거했다면, 고속이동을 통해 용융금속이 굳기 전에 틀 (die) 내부를 atomize 방식으로 채운다.Atomize : 용융금속을 고압 비활성기체(아르곤, 질소 등) 가스 흐름에 주입해 금속의 산화를 방지하고, 작은 물방울 형태로 분사하는 것. 이를 통해 일관된 입자 크기와 형태를 확보한다. |
Cylinder_Pressure | bar | 용융금속이 die 내부로 이동한 후 실린더가 die 내부에 있는 용융금속에 가하는 압력 |
Rapid_Rise_Time | s | 용융금속이 die 내부로 이동한 후 실린더가 die 내부에 있는 용융금속에 가하는 압력이 증가하는 시간 |
Biscuit_Thickness | cm | 비스킷 (shot 후 sleeve에 남아 있는 과잉 금속)의 두께. |
Clamping_Force | kN(?) | Die의 절반을 닫힌 상태로 유지하기 위해 가해지는 힘. (실린더가 있는 쪽과 반대 방향) |
Cycle_Time | s | 각 shot의 전체 소요 시간. (Cold chamber 방식이 hot chamber 방식보다 소요 시간이 길다.)일반적으로 금속의 pouring 시간, 기계 작동 시간, 굳히는 시간 (solidification)까지 포함한다. |
Pressure_Rise_Time | s | 실제 die 내부의 압력이 증가하는 시간. (Die 내부의 용융금속이 완전히 압축되는 데 걸리는 시간) |
Casting_Pressure | bar | 실제 die 내부의 압력. (Cylinder_Pressure로 인해 결정되는 변수) |
Spray_Time | s | 하나의 shot이 끝나고, 주조물이 die에서 떨어지고 난 후 die 내부의 열을 식히고 윤활(lubrication)을 위해 기름이나 농축액을 뿌리는 과정 |
Spray_1_Time | s | Die의 부분 1에서 측정한 스프레이를 뿌리는 시간 |
Spray_2_Time | s | Die의 부분 2에서 측정한 스프레이를 뿌리는 시간 |
센서 관련 변수
변수 | 단위 | 설명 |
Melting_Furnace_Temp | ℃ | 알루미늄 용융금속이 녹아 있는 용광로(furnace)의 온도 |
Air_Pressure | bar | 에어압력(?) 측정값 |
Coolant_Temp | ℃ | 냉각수 온도 |
Coolant_Pressure | bar | 냉각수 압력 |
Factory_Temp | ℃ | 공장 내부 온도 |
Factory_Humidity | % | 공장 내부 습도 |
불량 관련 변수
변수 | 설명 |
Short_Shot | 미성형 (용융금속이 덜 들어간 경우) |
Bubble | 기공 (기포가 들어가 구멍이 발생한 경우) |
Exfoliation | 박리 (표면이 벗겨지는 현상) |
Blow_Hole | 기공 (기포가 들어가 구멍이 발생한 경우) |
Stain | 얼룩 (표면에 얼룩이 발생하는 경우) |
Dent | 파인 자국 (제품의 ejection, 이동 과정에서 충돌이 발생해 파이는 경우) |
Deformation | 평탄 (내부 구조 변형) |
Contamination | 오염 (내부에 다른 물질이 섞인 경우) |
Impurity | 불순도 (용융금속의 순도가 낮을 경우) |
Crack | 크랙 (균열이 발생하는 경우) |
Scratch | 스크래치 (제품의 ejection, 이동 과정에서 긁히는 경우) |
Buring_Mark | 그을음 (높은 온도로 인해 탄 자국이 있는 경우) |
Inclusions | 개재물 (불순물이 섞인 경우) |
출처
Space Institute, The University of Arizona
https://space.arizona.edu/gas-metal-atomization
DYNACAST (미국 다이캐스팅 전문 회사)
https://www.dynacast.com/resources/video/die-casting-hot-chamber-vs-cold-chamber-die-casting-process
FITZGERALD PRODUCTS (미국 다이캐스팅 전문 회사)
https://nacastingcorp.com/glossary-of-die-casting-terms/
EUROGUSS (유럽 다이캐스팅 관련 trade fair)
https://www.euroguss.de/en/euroguss-365/2023/expert-knowledge/efficient-spraying-in-high-pressure-die-casting
CASTMOLD (중국 다이캐스팅 전문 회사)
https://cast-mold.com/blog/die-casting-surface-defects-solutions/
Die Casting Process Control, E. A. Herman, NADCA(North American Die Casting Association), 2012 (다이캐스팅 관련 NADCA 출판 책)
2015 NADCA(North American Die Casting Association) Product Specification Standards for Die Casting
